OUTLET METHOD

PLS 아울렛 공법

주관(主管)을 자르지 않습니다. 구멍만 뚫고 분기관을 얹어 용접합니다. 끊어진 배관을 다시 잇는 일이 없으니 재료도, 용접도, 위험도 함께 줄어듭니다.

용접티와 분기관 비교 — 재료 절감과 용접 절감이 원가 절감과 안전으로 이어진다 — 무엇이 줄어드는가
자를 일이 없으니 재료가 줄고, 이을 자리가 하나로 줄어드니 용접이 줍니다. 그 둘이 그대로 원가 절감과 시공 안전으로 이어집니다.

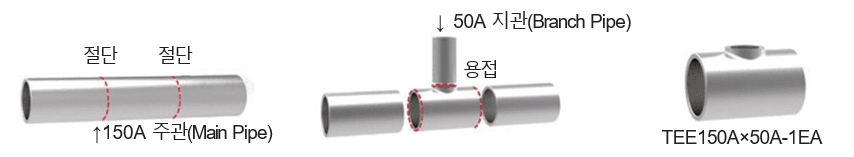

기존 시공방식 — 150A 주관을 두 번 절단하고 티를 끼워 용접한다 — 기존 시공방식
150A 주관을 두 번 잘라 내고, 그 자리에 티(TEE)를 끼워 넣어 이어 붙입니다. 자른 자리마다 용접이 따라옵니다.

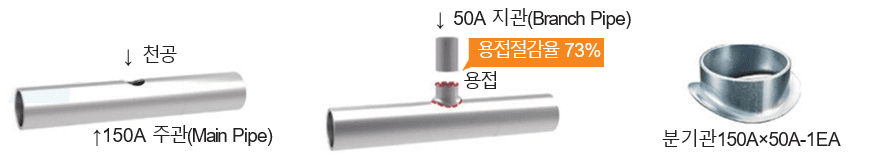

아울렛 시공방식 — 주관을 자르지 않고 천공한 뒤 분기관을 용접한다 — 아울렛 시공방식
주관은 자르지 않습니다. 구멍만 뚫고(천공) 분기관을 얹어 한 번 용접합니다. 주관이 끊기지 않으니 배관 자체가 튼튼합니다.

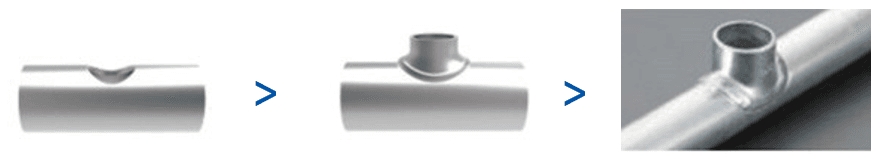

아울렛 시공 순서 — 천공, 분기관 삽입, 용접 완료 — 아울렛 시공 순서
천공 → 분기관 삽입 → 용접. 세 걸음이면 끝납니다. 삽입 자리가 정해져 있어 편심이 생기지 않습니다.

COST SAVING

기존 공법 대비 절감 항목

기존 방식(용접티 삽입 · 소켓＋니플 조합) 대비 PLS Outlet Fittings 로 바꿨을 때 줄어드는 항목입니다.

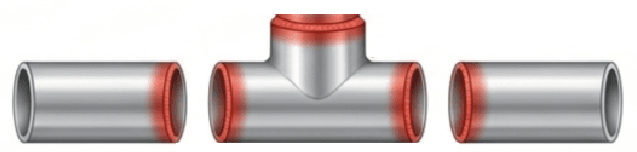

기존 방식 — 주관이 여러 토막으로 잘려 있고, 이음매마다 용접부가 붉게 표시돼 있다 — 주관을 잘라내고 그 자리에 티를 끼워 넣습니다. 잘린 이음매를 모두 용접해야 하고, 용접 전에 개선(베벨) 가공도 따로 해야 합니다.

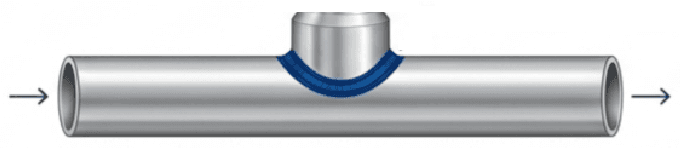

아울렛 공법 — 주관이 통짜로 이어져 있고, 분기부 한 곳에만 용접부가 푸르게 표시돼 있다 — 주관은 그대로 두고 측면에 구멍만 뚫어 아울렛을 접합합니다. 절단과 개선 가공 공정이 통째로 사라집니다.

용접티(Tee) 삽입

→ BT · ST 아울렛 피팅

주관을 잘라 티를 끼워 넣는 방식입니다. 아울렛 공법은 주관에 구멍만 뚫으므로 절단·개선·양면 용접 공정이 통째로 사라집니다.

부속 가격용접티 대비 절감

용접 개소2개소 → 1개소

용접 시간단축

배관 절단불필요

개선(베벨) 가공불필요

인건비절감

공기(工期)단축

소켓 + 니플 조합

→ BT-PT · ST-PT (부품 하나)

용접티 대신 소켓과 니플을 이어 붙여 쓰는 현장도 많습니다. 이 조합은 BT-PT · ST-PT 부품 하나로 그대로 대체됩니다.

부품 개수2개 → 1개 (1개 절감)

조립 공정1개 절감

작업 시간단축

인건비절감

누설 지점이음부가 줄어 위험 지점 감소

※ 절감 금액은 현장 단가(자재비·인건비)에 따라 달라집니다. 도면·수량을 보내주시면 그 현장 기준으로 산출해 드립니다.

우리 현장 기준으로 산출 요청

SIDE BY SIDE

기존 VS PLS

같은 분기부를 만들 때 무엇을 몇 개 쓰는가. 제작 원리·소요 자재·장단점을 세 줄로 나란히 놓았습니다.

구분PLS 아울렛 공법기존 공법

제작 원리

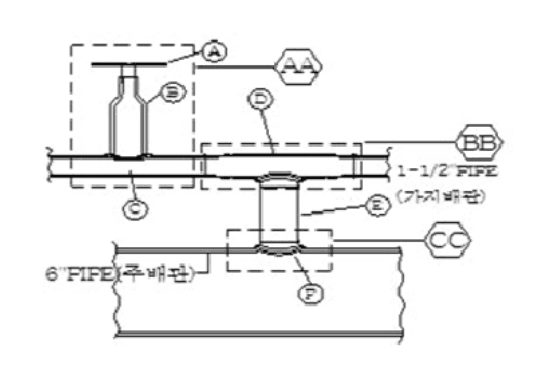

PLS 아울렛 공법 도면 — 주관을 자르지 않고 측면에 아울렛을 접합해 가지배관을 뽑아낸다

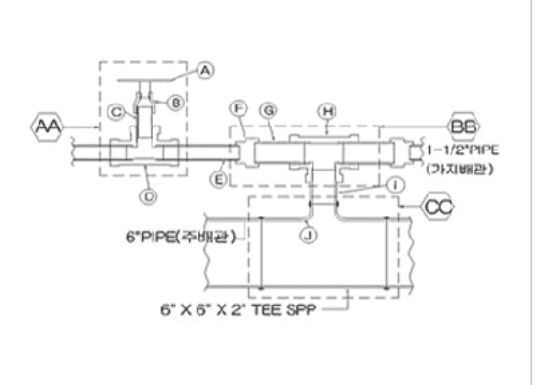

기존 공법 도면 — 주관을 잘라 티를 끼우고, 레듀샤와 니플을 나사로 이어 가지배관을 만든다

소요 자재

AA: 상향식 아울렛 1개
BB: 교차배관 분기티 1개
CC: 맞대기 용접 아울렛 1개

자재 3개

AA: 콘 레듀샤 25A×15A 1개 · 니플 25A 1개 · 티 40A×40A×25A 1개
BB: 티(나사) 50A×50A×50A 1개 · 니플 50A 2개 · 콘 레듀샤 50A×40A 2개
CC: 티 150A×150A×50A 1개

자재 9개

장점과 단점

장점 — 공장과 현장 양쪽에서 제작할 수 있습니다
장점 — 공정이 줄어 생산성이 올라갑니다
장점 — 현장 자재 보관량과 제작 기간이 줄어듭니다
장점 — 패드 보강과 용접 개선각으로 용접 강도가 우수합니다
장점 — 용접부가 유체와 닿는 면적이 작아 부식·누수 위험이 낮습니다
장점 — 냉간 단조로 기계적 성질이 우수합니다
장점 — 용접 개소와 나사 연결이 줄어 원가가 낮아지고 안전성이 올라갑니다
장점 — 고온·고압 조건에 잘 견딥니다

장점 — 나사 결합 배관이라 현장 상황에 맞춰 대응하기 쉽습니다
단점 — 공사 기간이 길고 자재비·시공비가 높습니다
단점 — 배관을 잘라내면서 자재 손실이 생깁니다
단점 — 용접부 안쪽이 유체와 닿아 부식 가능성이 높습니다
단점 — 나사 연결 개소가 많아 누수 위험이 큽니다
단점 — 현장 제작이라 공정이 제때 진행되지 않으면 인력 손실이 큽니다

BT VS ST

같은 아울렛 공법, 무엇이 다른가

BT 시리즈는 주관에 삽입 정렬되어 편심이 제거되고 루트부가 일정하게 형성됩니다.

구분BT — Bevel-prepared Branch Outlet FittingST — Saddle type Branch Outlet Fitting

분기 방식확관형 — 주관을 확관(Hole Flanging)해 만든 홀에 삽입비확관형 — 주관 곡률에 맞춘 새들(Saddle)을 얹어 접합

정렬주관에 삽입 정렬 — 편심이 제거된다외면 밀착 — 시공자가 위치를 잡는다

루트부일정한 루트부(Root Gap)가 자동으로 형성된다용접 길이·패스 수를 줄인 단순 공정

용접 품질삽입깊이·루트갭이 고정되어 품질이 표준화된다KFI 인증 기준 품질 확보

용접 시간재현성이 높아 시간이 더 줄어든다기존 티 대비 단축

강점용접 변수(사람·현장)를 형상으로 잠금(Lock-In)경제성 · 연결 방식의 다양성

TECHNOLOGY

BT / ST 기술

BT 시리즈 — 확관형(Extruded Collar)

Bevel-prepared Branch Outlet Fitting

배관 측면에 구멍을 뚫고 소성가공으로 확관(Hole Flanging)시켜 만든 홀에 삽입 용접하는 분기배관 이음쇠입니다. 용접 변수(사람·현장)를 기계적 형상(설계)으로 잠가(Lock-In) 용접 품질과 소화배관설비의 안전성을 끌어올렸습니다.

특허 · 인정특허 제10-2328611호 · LH 신기술 · 조달등록품목

설계 규격분기관 보강 개념 적용 — ASME B31.3 Area-Replacement & MSS SP-97 Integrally-Reinforced Branch Outlet Fittings

· 용접 최적화 설계

결합제한부가 있어 분기부를 끼우면 삽입깊이·편심제한·수직정렬·Root Gap 이 자동으로 형성됩니다. 작업 효율성이 50% 이상 향상됩니다.

· 용접 강도 강화

끼움결합제한부로 Root Gap 을 만들고, 외주경사부 설계로 토치 접근각과 용접 개선각을 확보합니다. 용접량·용입량이 늘어 강한 용접 강도와 용접 균일성을 보장합니다.

· 누수 및 변형 방지

배관 내부로 용접물이 들어가는 것을 막고, 내부 완만구배 설계로 분기부의 국부손실을 방지합니다. 유체 흐름이 원활해지고 심부 크랙 발생이 최소화됩니다.

· KFI 인증 제품

한국소방산업기술원(KFI)의 성능 인증을 통과한 제품입니다.

BT-PTBT-SPPTBT-SPPFBT-RNWBT-BWBT-GR

ST 시리즈 — 비확관형(Non-extruded)

Saddle type Branch Outlet Fitting

주배관 측면에 구멍을 뚫고, 배관 외면의 곡률에 맞춘 새들(Saddle) 형태의 이음쇠를 얹어 용접하는 비확관형 분기배관 이음쇠입니다.

특허 · 인정디자인등록 제30-1257230호

설계 규격MSS SP-97 일체보강형 브랜치(Integrally-Reinforced Branch Outlet Fittings) 설계 철학 부합

· 경제성 (Cost Saving)

기존 티(Tee) 부속 대비 원가를 크게 줄입니다. 용접 길이와 패스 수를 줄인 공정 단순화로 생산성이 올라갑니다.

· 다양한 연결 방식

용접식(Butt Weld) · 나사식(Threaded) · 그루브(Grooved) · 소켓(Socket) 등 현장 상황에 맞춘 라인업을 갖추고 있습니다.

· KFI 인증 제품

한국소방산업기술원(KFI)의 성능 인증을 통과한 제품입니다.

ST-PTST-SPPTST-SPPFST-SWST-BWST-GRST-MT(15A)ST-MTNPT(15A)ST-MT(20A)ST-MTNPT(20A)

BT PATENTED TECHNOLOGY

용접 변수를 형상으로 잠급니다

사람과 현장에 따라 흔들리던 용접 조건을, BT 는 부품의 형상으로 고정합니다.

특허 제10-2328611호LH 신기술조달등록품목

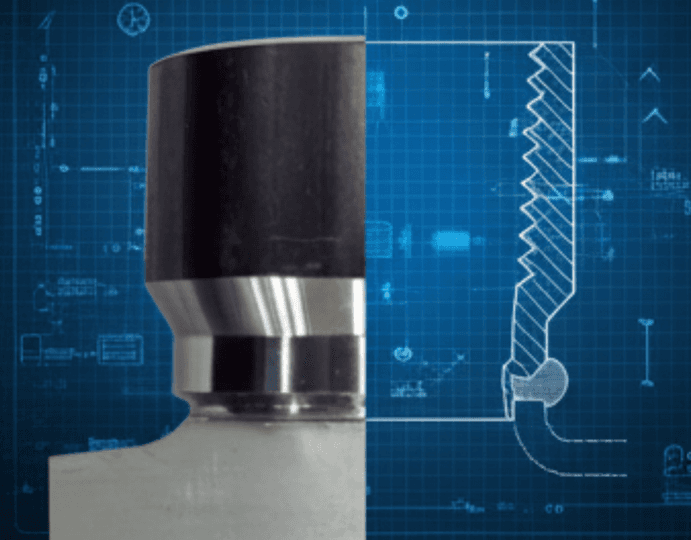

BT 아울렛 피팅 단면 — 왼쪽은 실물을 잘라 본 모습, 오른쪽은 같은 자리를 그린 단면 도면 — 왼쪽은 실물 절단면, 오른쪽은 같은 자리의 단면 도면입니다. 번호는 옆 설명과 짝을 이룹니다.
그림 출처 — PLS 제품 소개서

외주경사부Bevel Edge Design
토치 접근각·용접 개선각 확보 → 루트부에 충분한 용입경로 → 미용입·융합불량 저감
결합제한부Stopper Flange Design
스톱플랜지 + Press Fit 정렬 → 일정한 삽입깊이·루트갭 → 용입 재현성 확보
끼움결합바디부Press-Fit Body
주관 홀 안에 삽입된 몸체가 용접 시 함께 녹아 완전 용입 유도 → 확관부 강성 일체보강
내부 완만 구배부Inner Gradient Design
분기 진입부 삽입 → 국부손실·압력변화 저감 → 관내 침전·와류 위험 감소
